近日，物理与光电工程学院物理学系侯林涛研究员指导的博士生方树言、硕士生陈志超以共同第一作者在《Applied Physics Letters》（物理学TOP期刊）发表以“Multifunctional hole transport layer enhances high-performance pure-red perovskite quantum-dot light-emitting diodes”为题的研究成果。侯林涛研究员为论文通讯作者。

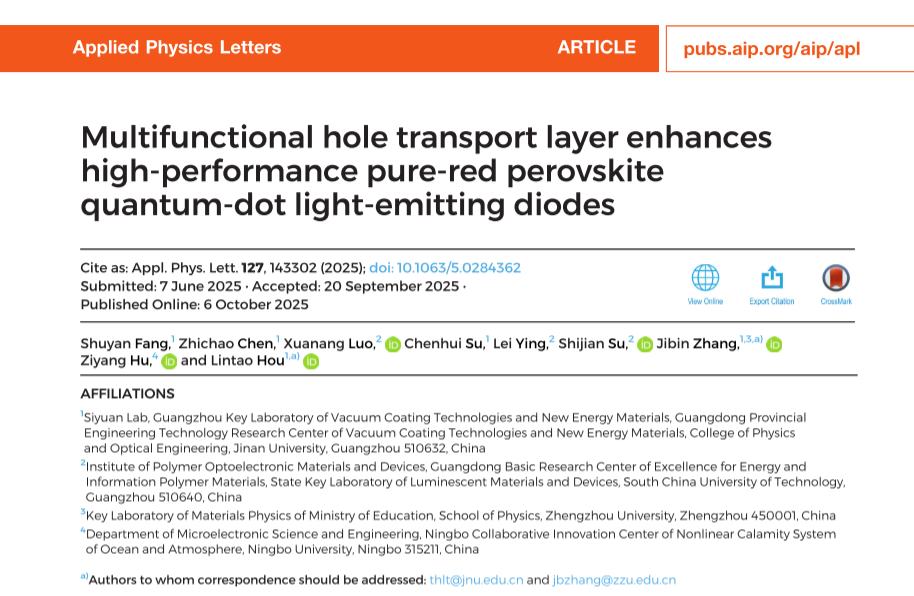

图1：文章发表页面截图

近年来，钙钛矿发光二极管（PeLEDs）性能取得了显著进展，然而寻找与之匹配的高效空穴传输层（HTL）仍是一大挑战。为此，本研究设计了一种多功能聚合物分子TFTEG作为HTL材料。TFTEG在骨架结构上与商用空穴传输材料TFB相近，但其侧链经过修饰，引入了多个醚基团。理论模拟与实验分析共同表明，TFTEG能够通过侧链中的醚基与钙钛矿薄膜埋底界面发生路易斯酸碱相互作用，有效钝化Pb²⁺相关缺陷，同时提升空穴注入能力。在纯红色量子点钙钛矿发光二极管中，采用TFTEG作为空穴传输层实现了9.67%的最大外量子效率，较基于TFB的器件（4.56%）有显著提升。TFTEG还有助于降低器件的开启电压，并将亮度提高至1741 cd·m^–2（TFB器件为888 cd·m^–2）。此外，该器件在650 nm处表现出偏压下稳定的电致发光光谱，并具备快速响应特性，显示出在可见光通信系统中的潜在应用前景（图2）。

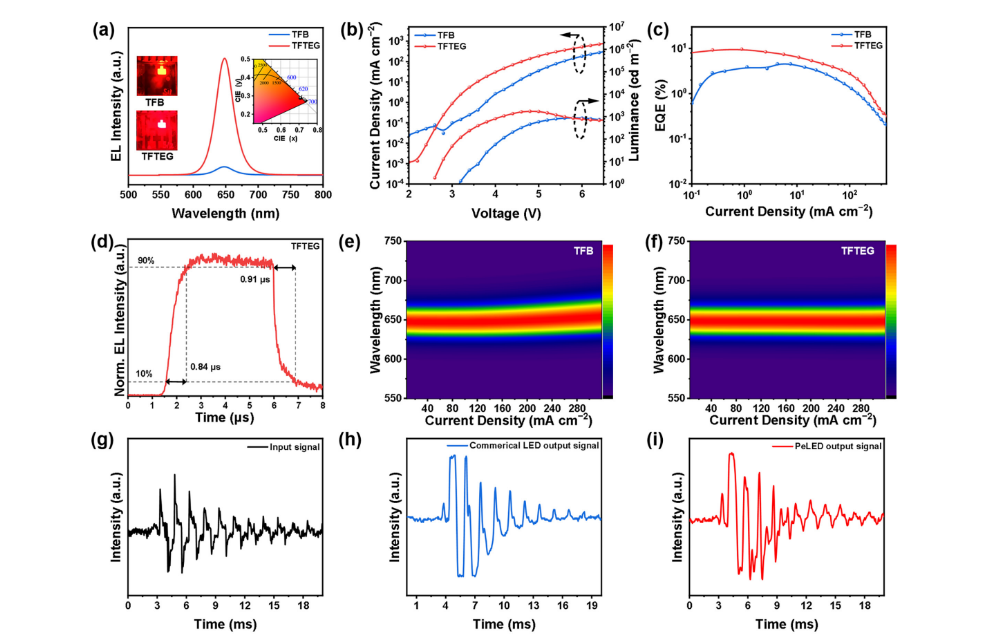

图2.器件发光性能及可见光通信对比

该工作得到了国家自然科学基金（61774077、12304473、12574460），江汉大学光电化学材料与器件教育部重点实验室开放项目（JDGD-202302）的资助，河南省青年人才扶持项目（2024HYTP001）、河南省高校重点科研项目（24A140023）、国家博士后科学基金（2024T170820、2023M743175）支持。

      论文链接：https://doi.org/10.1063/5.0284362

图文：侯林涛

校对：陈科球

初审：黄晶晶

终身：幸江涛
